汽车作为必不可少的日常代步工具，那你知道它是怎样运作的吗？小编这次给大家带来全新超直观的汽车原理动图。

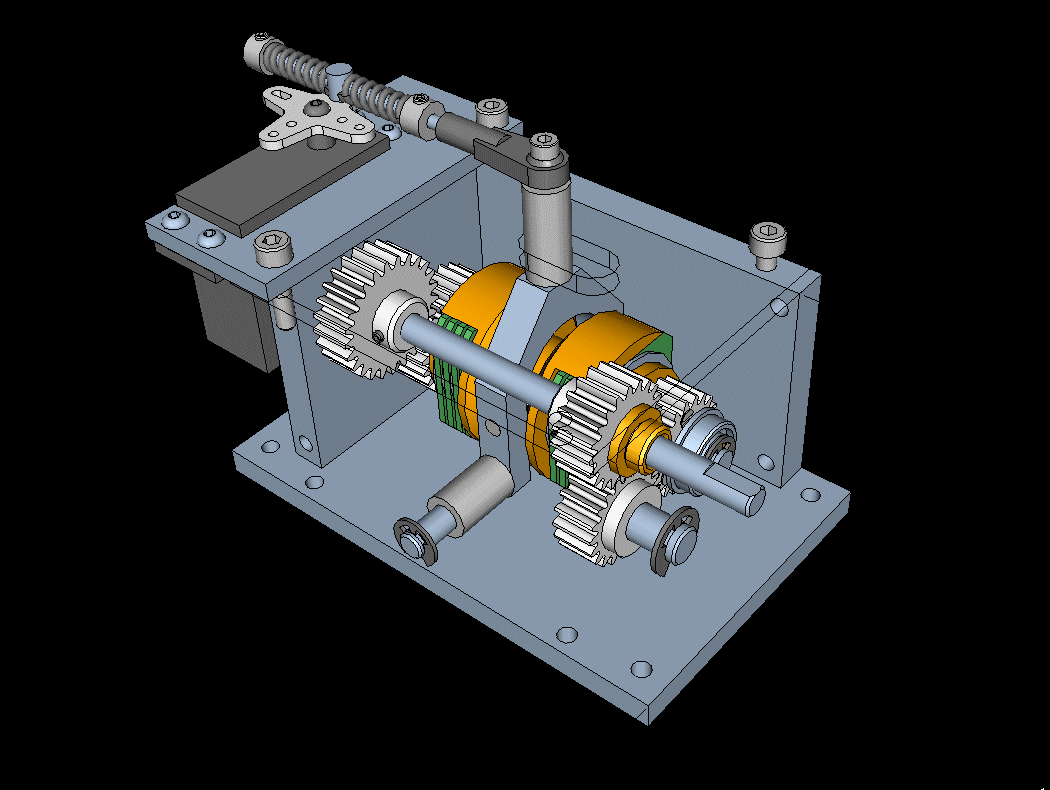

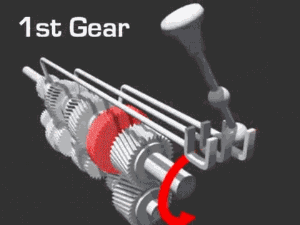

1、变速箱工作原理
手动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

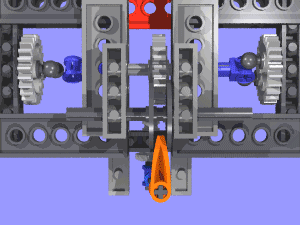

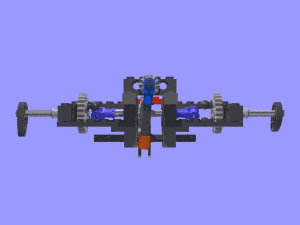

2、阿克曼转向设计
阿克曼转向几何设计的车辆，沿着弯道转弯时，利用四连杆的相等曲柄使内侧轮的转向角比外侧轮大大约2~4度，使四个轮子路径的圆心大致上交会于后轴的延长线上瞬时转向中心，让车辆可以顺畅的转弯。

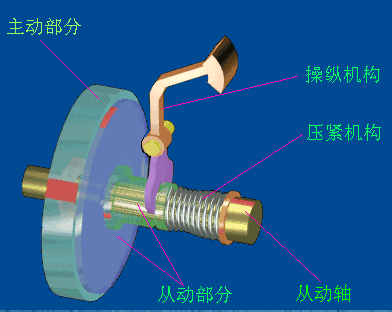

3、离合器的动画
离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。

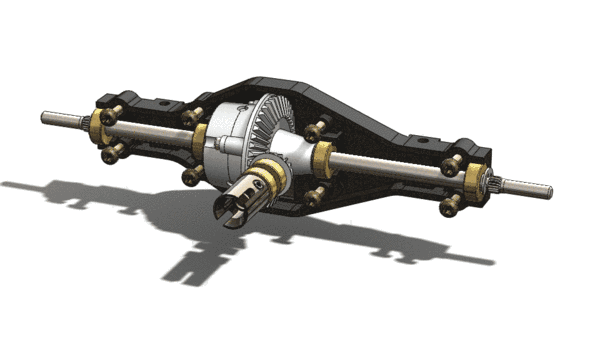

4、差速器工作原理
汽车差速器能够使左、右(或前、后)驱动轮实现以不同转速转动的机构。主要由左右半轴齿轮、两个行星齿轮及齿轮架组成。功用是当汽车转弯行驶或在不平路面上行驶时，使左右车轮以不同转速滚动，即保证两侧驱动车轮作纯滚动运动。差速器是为了调整左右轮的转速差而装置的。

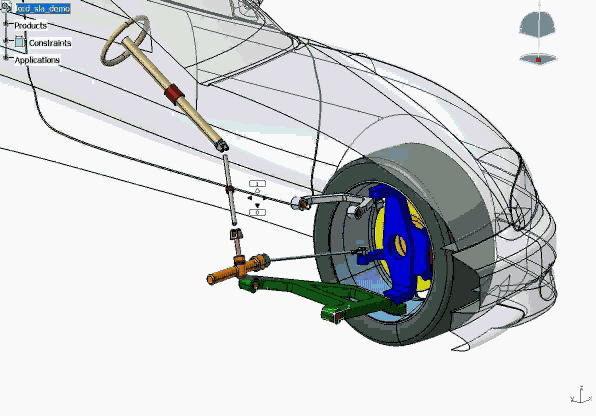

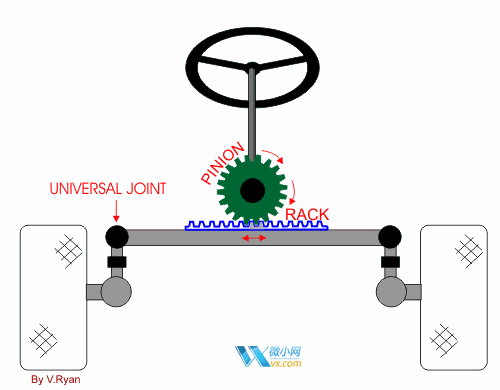

5、齿轮齿条式转向机构
转动转向盘时，可带动小齿轮转动，这个小齿轮与一条齿条相吻合，带动齿条左右直线运动，并推动转向轮左右摆动，从而实现转向功能。齿轮不是简单的平齿轮，而是特殊的螺旋形状，这可改善转向时的柔顺感。

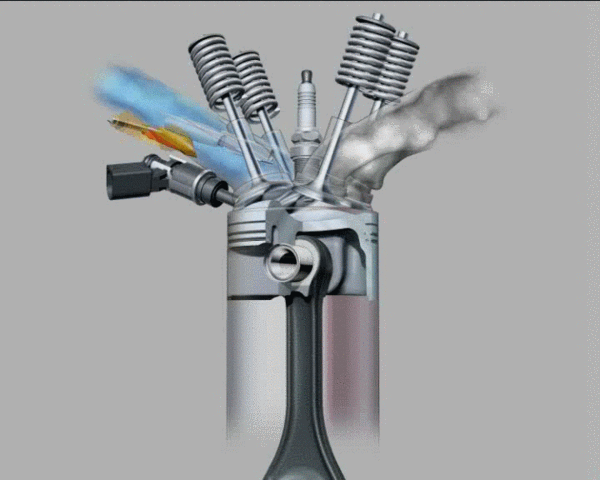

6、汽车发动机的活塞运动，上下的活塞运动转化成车轮转动的动力

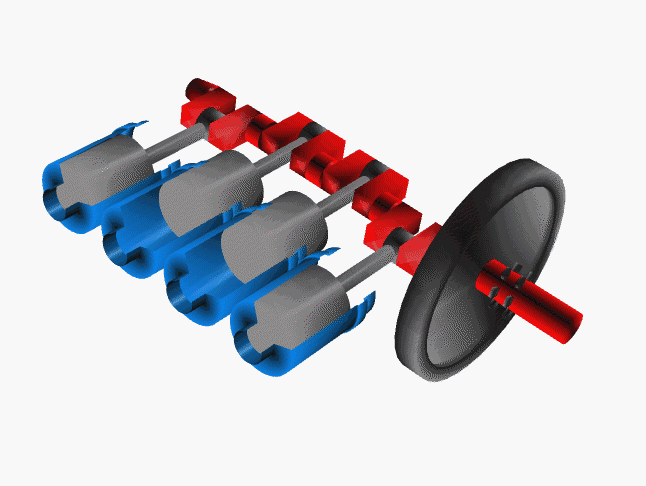

7、曲轴运动
曲轴材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位:主轴颈，连杆颈，(还有其他)。主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。

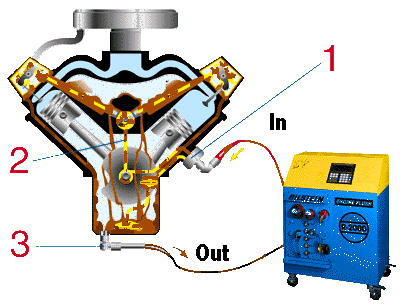

8、发动机机油冲洗机

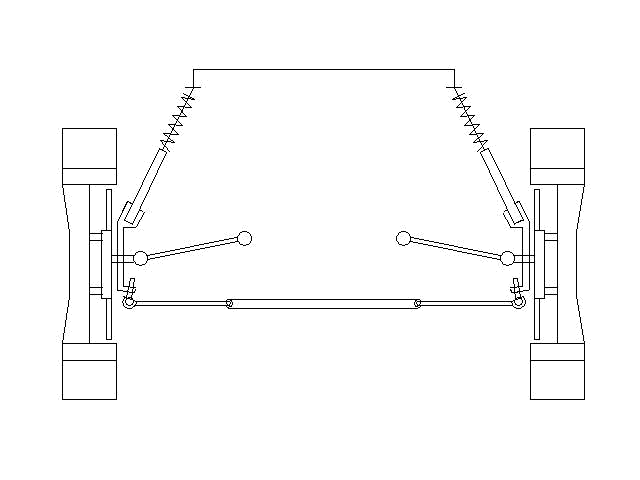

9、汽车悬挂的工作图
悬挂系统就是指由车身与轮胎间的弹簧和避震器组成整个支持系统。悬挂系统应有的功能是支持车身，改善乘坐的感觉，不同的悬挂设置会使驾驶者有不同的驾驶感受。外表看似简单的悬挂系统综合多种作用力，决定着轿车的稳定性、舒适性和安全性，是现代轿车十分关键的部件之一。
编辑:S.M
